Ouyue Electric-in yeni XL-21 enerji paylayıcı şkafı istifadəyə verilib və ilk partiya Cənubi Koreyaya göndərilib.

I. Üst və alt quruluşu ayırın

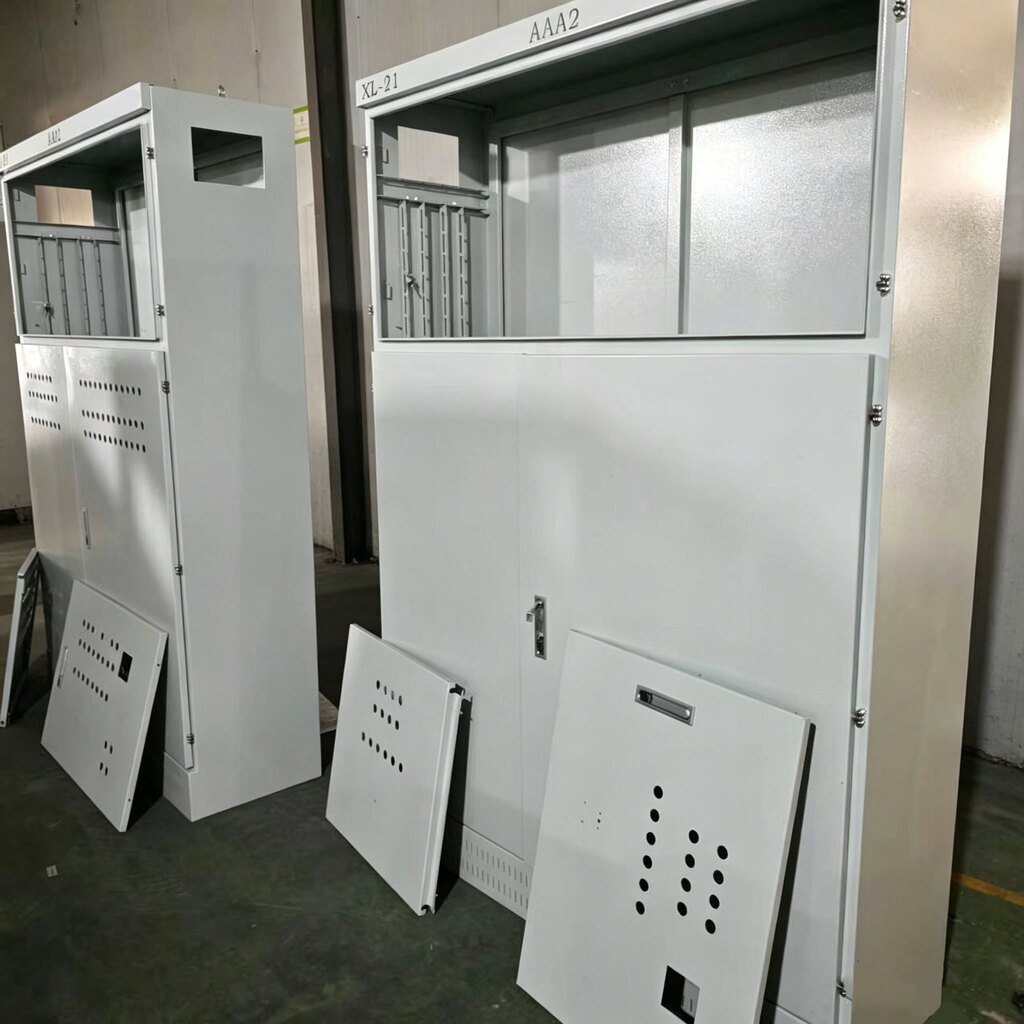

İlk real fotoşəkil XL-21 enerji paylayıcı şkafının ümumi görünüşünü göstərir. Şkaf, funksional sahələri aydın şəkildə yuxarı və aşağı olmaqla iki müstəqil Fəzaya bölərək, bölünmüş yuxarı və aşağı struktur dizaynını qəbul edir.

Üst hissə: Alətin müşahidə pəncərəsi sahəsi

Şkafın yuxarı hissəsində ampermetrləri, voltmetrləri, göstərici işıqlarını, keçid açarlarını və digər ölçmə və ekran komponentlərini yerləşdirmək üçün şəffaf pəncərə quraşdırma mövqeyi qorunur. İstismar və texniki qulluq işçilərinin kabinetin qapısını açmasına ehtiyac yoxdur. Onlar pəncərə vasitəsilə real vaxt rejimində elektrik parametrlərini oxuya və əməliyyat vəziyyətini müəyyən edə bilərlər ki, bu da gündəlik yoxlama və nasazlıqların aşkar edilməsində səmərəliliyi xeyli artırır. Şkafın yuxarı hissəsi müştərinin tələblərinə uyğun olaraq dövrə nömrələri, avadanlıq ad lövhələri və ya təhlükəsizlik xəbərdarlığı etiketləri ilə yapışdırıla bilən identifikasiya mövqeləri üçün ayrılmışdır.

Aşağı hissə: Əsas açarın işləmə bölməsi

Şkafın altındakı əsas açarın işləmə bölməsi müstəqil qapı kilidi ilə təchiz edilmişdir. Şkafın qapısının səthi şkafın arxa tərəfində eyni spesifikasiyaya malik istilik yayma arxa lövhəsi ilə ön və arxa konveksiya hava kanallarını təşkil edən çoxlu istilik yayma dəyirmi dəlikləri ilə təchiz edilmişdir. Havalandırma və istilik yayılması təmin edilərkən, dəyirmi deşiklərin diametri tozun qarşısının alınması və istilik yayılması arasında balans nöqtəsində nəzarət edilir, tozun daxil olmasını azaldır. Anbarın qapısı icazəsiz işçilərin onu səhv idarə etməsinin qarşısını almaq və sənaye sahələrinin elektrik təhlükəsizliyi idarəetmə tələblərinə cavab vermək üçün xüsusi mexaniki qıfılla təchiz edilmişdir.

II. Daxili tənzimlənən quraşdırma sistemi: Bir şkaf dəsti çoxlu enerji paylama sxemləri ilə uyğun gəlir

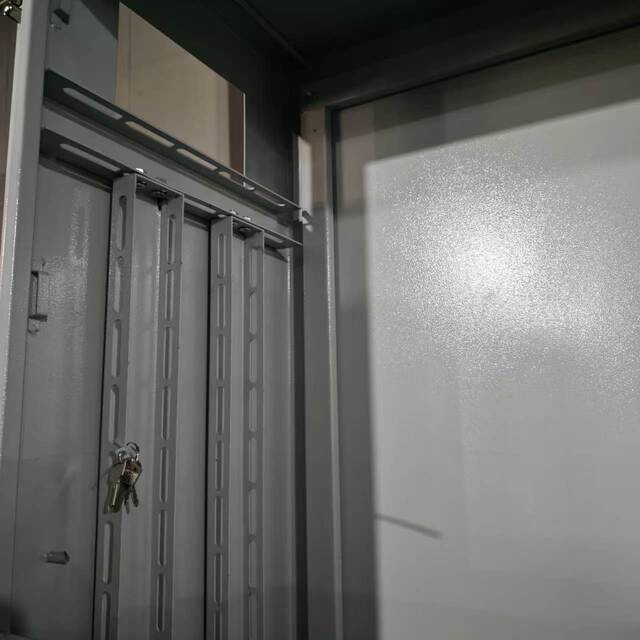

İkinci real foto XL-21 enerji paylayıcı şkafının daxili struktur detallarına diqqət yetirərək, bu məhsulun ən əsas dizayn xüsusiyyətini - tam tənzimlənən quraşdırma sistemini nümayiş etdirir.

Tənzimlənən quraşdırma sütunlarının bir neçə dəstini əvvəlcədən quraşdırın

Şkafın daxili hissəsi hər birində uzun deşiklər olan çoxlu uzununa quraşdırma sütunları ilə əvvəlcədən quraşdırılmışdır. Quraşdırma bələdçi relsləri və quraşdırma lövhələri sütunlar boyunca hündürlükdə yuxarı və aşağı sərbəst şəkildə tənzimlənə bilər. Bu o deməkdir ki, eyni şkaf faktiki enerji paylama planına uyğun olaraq qəliblənmiş qutu elektrik açarlarının, AC kontaktorlarının, termal relelərin və mis şinlərin müxtəlif xüsusiyyətlərinə çevik şəkildə uyğunlaşdırıla bilər. İstər 200A, istərsə də 630A əsas açarı, istər çox dövrəli, istərsə də bir neçə dövrəli konfiqurasiya olsun, quraşdırma mövqeləri şkafın dəyişdirilməsinə ehtiyac olmadan lazım olduğu kimi təşkil edilə bilər.

Anbarın bölmələri müstəqildir, güclü və zəif elektrik enerjisi ayrılır

Alət sahəsi və əsas keçid bölməsi güclü və zəif elektrik üçün ayrıca naqillərə nail olmaq üçün metal arakəsmələrlə ayrılır. Bu dizaynın iki əhəmiyyətli mənası var: Birincisi, əsas dövrədə böyük cərəyanın yaratdığı elektromaqnit müdaxiləsi aşağı bölmədə təcrid olunur və yuxarı bölmədəki alətlərin və siqnal xətlərinin ölçmə dəqiqliyinə təsir göstərməyəcəkdir. İkincisi, əsas açarı yoxlayarkən, təsadüfən toxunma riskini azaltmaq üçün yuxarı alət dövrəsini təcrid olunmuş vəziyyətdə saxlayın. Arakəsmə lövhəsi naqillərin ötürülməsi üçün deşikləri ehtiyatda saxlayır və izolyasiya təbəqəsinin kəsilməsinin qarşısını almaq üçün kabel keçid nöqtələrində rezin qoruyucu açılışlar nəzərdə tutulub.

III. Soyuq haddelenmiş polad lövhə + elektrostatik toz örtük: Daxili enerji paylanması üçün uzunmüddətli qoruma təmin edir

XL-21 enerji paylama şkafı yüksək keyfiyyətli soyuq haddelenmiş poladdan, inteqrasiya olunmuş lazer kəsmə və CNC əyilmə yolu ilə formalaşmış, küncləri boltli birləşmələrdən istifadə etməklə yığılmışdır. Tam qaynaqlanmış konstruksiyalarla müqayisədə, boltli montaj daxili komponentlərin sökülməsi, saxlanılması və dəyişdirilməsi və ya təkmilləşdirilməsi üçün daha çox rahatlıq təklif etməklə yanaşı, struktur bütövlüyünü təmin edir.

Şkafın səthi tutqun boz-ağ rəngə malik elektrostatik toz boya ilə işlənmişdir. Ənənəvi boya püskürtmə ilə müqayisədə elektrostatik toz örtük daha güclü yapışma və təsir və korroziyaya qarşı üstün müqavimət təklif edir. Sexlər, fabriklər və yarımstansiyalar kimi qapalı sənaye mühitlərində qırılma və paslanma olmadan uzunmüddətli istifadəyə davamlı olaraq qalır. Tutqun boz-ağ örtük müxtəlif sənaye məkanlarında paylama otaqlarının standart dizaynını tamamlayan təmiz, müasir estetika təqdim edir.

Hər bir şkaf standart olaraq təbii hava konveksiya kanalı yaratmaq üçün qapıdakı dairəvi ventilyasiya dəliklərinə uyğunlaşdırılmış havalandırma dəlikləri olan arxa panellə təchiz edilmişdir. Qapı xüsusi mexaniki qıfılla təchiz olunub və açarlar mərkəzləşdirilmiş şəkildə idarə olunur ki, yalnız səlahiyyətli elektrikçilər əsas açar bölməsinə daxil ola bilsinlər və icazəsiz girişin qarşısını alırlar.

IV. Cənubi Koreyaya ixrac: Xarici sənaye enerji paylama standartlarına uyğundur

XL-21 enerji paylama şkaflarının bu partiyası gərginlik səviyyəsinin uyğunlaşdırılması, şin spesifikasiyası seçimi və müştərinin texniki tələblərinə uyğun olaraq şkaf ölçüləri ilə tənzimlənən Koreyalı müştəri üçün fərdiləşdirilmişdir. Cənubi Koreyanın sənaye enerji paylama bazarı avadanlıqlara iki əsas tələb qoyur: birincisi, standartlaşdırılmış yüksək gərginlikli və aşağı gərginlikli zona izolyasiyası; ikincisi, daxili şkafın quraşdırılmasında uyğunluq—zavod istehsal xətləri tez-tez dəyişən istehsal tapşırıqları əsasında güc dövrəsinin konfiqurasiyalarına düzəlişlər tələb edir və tənzimlənən montaj sistemi bu çevik tələbə dəqiq cavab verir.

Çindən Cənubi Koreyaya dəniz yükdaşıma marşrutu qısadır və gömrük rəsmiləşdirilməsi yüksək səmərəlidir. Ouyue Electric Koreya bazarı üçün uyğunlaşdırılmış standart ixrac qablaşdırmasını təmin edir: həm okean daşımaları, həm də daxili tranzit zamanı məhsulun təhlükəsizliyini təmin etmək üçün xüsusi qabarcıq film yastıqlama laynerləri olan fumigasiya edilmiş taxta yeşiklər və şkaflar və aksessuarlar üçün ayrıca bölmələr.

V. XL-21-dən başlayaraq enerji paylama həllinizi fərdiləşdirin

TheXL-21 enerji paylayıcı şkafsənaye enerjisinin paylanması sahəsində Ouyue Electric-in ən son nailiyyətidir. Tənzimlənən quraşdırma sistemindən split anbar strukturuna, soyuq haddelenmiş polad boşqabın toz örtük prosesindən boltun yığılması və baxım rahatlığına qədər hər bir dizayn faktiki istifadə ssenarilərinə yönəldilmişdir.

Məhsulun çertyojları təsdiq edildikdən sonra hazır məhsulun istehsalına cəmi 7 gün lazımdır. İstər standart konfiqurasiyaya, istərsə də layihə cizgilərinə uyğun olaraq dərin fərdiləşdirməyə ehtiyacınız olmasından asılı olmayaraq, texniki tələblərinizi göndərməyinizi xahiş edirik. Biz sizə həll təklifləri və nümunə planlaşdırma təqdim edəcəyik.
