Ouyue Electric iki qatlı ayrılmış metal paylama qutusu qabığını işə saldı: ayrı-ayrı güclü və zəif cərəyan zonaları və əvvəlcədən quraşdırılmış dirəklərlə tam dəstlərin yığılma müddətini qısaldır.

I. Kütləvi istehsal real çəkiliş: Standart şkaflar düzülür və istehsal xəttindən çıxır, partiyanın çatdırılma qabiliyyətini intuitiv şəkildə təqdim edir.

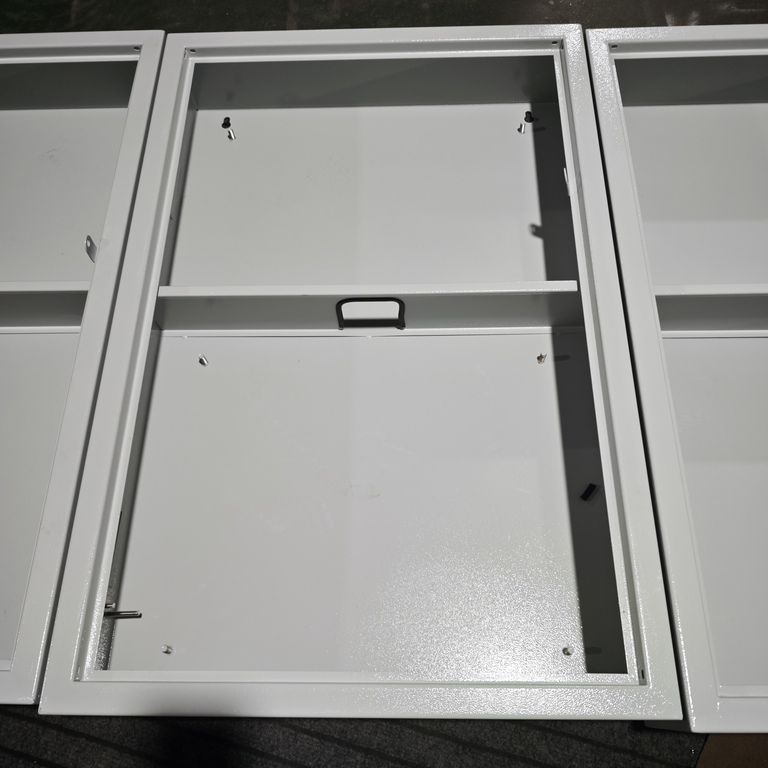

İlk real fotoşəkil emalatxananın yığılma sahəsində yan-yana qoyulmuş ikiqatlı ayrılmış metal paylayıcı qutu mərmilərinin bir sıra səhnəsini çəkdi. Şkaf gövdəsi hələ qapı panelini quraşdırmayıb, lakin qutu gövdəsinin özünün təbəqə metal prosesinin təfərrüatları tam açıqdır - çərçivənin kənarları və küncləri nizamlıdır, əyilmə kənarları səliqəlidir və qaynaqlar buruqsuz hamardır.

Şkafın əsas gövdəsi yüksək keyfiyyətli soyuq haddelenmiş polad boşqabdan hazırlanmışdır ki, bu da lazer kəsmə və bir parça CNC əyilmə ilə formalaşır. Qutu çərçivəsi qalınlaşdırılıb və möhkəmlənib, güclü yükdaşıyıcı və zərbə müqaviməti qabiliyyətinə malikdir. Səth pasdan təmizləmək və yüksək temperaturda elektrostatik epoksi toz boya ilə işlənmək üçün fosfatlamadan keçmişdir. Kaplama tutqun fil sümüyü ağdır, vahid və hamar boya səthinə malikdir.

 Paslanmanın qarşısını alır, korroziyaya davamlıdır, cızıqlara davamlıdır və sararmağa meylli deyil, quru qapalı mühitlərdə uzunmüddətli istifadə üçün uyğundur. Ağ toz örtüklü görünüş sadə və müasirdir və fabriklərin, bina paylama otaqlarının, laboratoriyaların və s. daxili bəzək mühiti ilə yüksək səviyyədə əlaqələndirilir.

Proses bağlantısı	Emal üsulu	Funksiya
Əsas material	Yüksək keyfiyyətli soyuq haddelenmiş polad boşqab, bir hissədə CNC əyilməsi ilə formalaşır	Yüksək gücü, deformasiyaya meylli deyil və çərçivə qalınlaşdırılır və möhkəmləndirilir
Qaynaq	Qaynaq tikişi hamar zəmində olan dəqiq nöqtəli qaynaq	Sızdırmazlıq təməli yaxşıdır, buruqlar və iti kənarları yoxdur
Əvvəlcədən müalicə	Pasın aradan qaldırılması üçün fosfatlama	Toz örtüklərinin yapışmasını gücləndirin və paslanmayan əsas qat təmin edin
Kaplama	Yüksək temperaturlu elektrostatik epoksi toz örtük, tutqun fil sümüyü ağ	Anti-pas, anti-korroziya, cızıqlara davamlı və saralmağa meylli deyil

II. Daxili strukturun ətraflı izahı: İnteqrasiya edilmiş arakəsmə bölməsi + əvvəlcədən quraşdırılmış dirsəklər, metal təbəqə səviyyəsindən tam dəsti montajı sadələşdirir

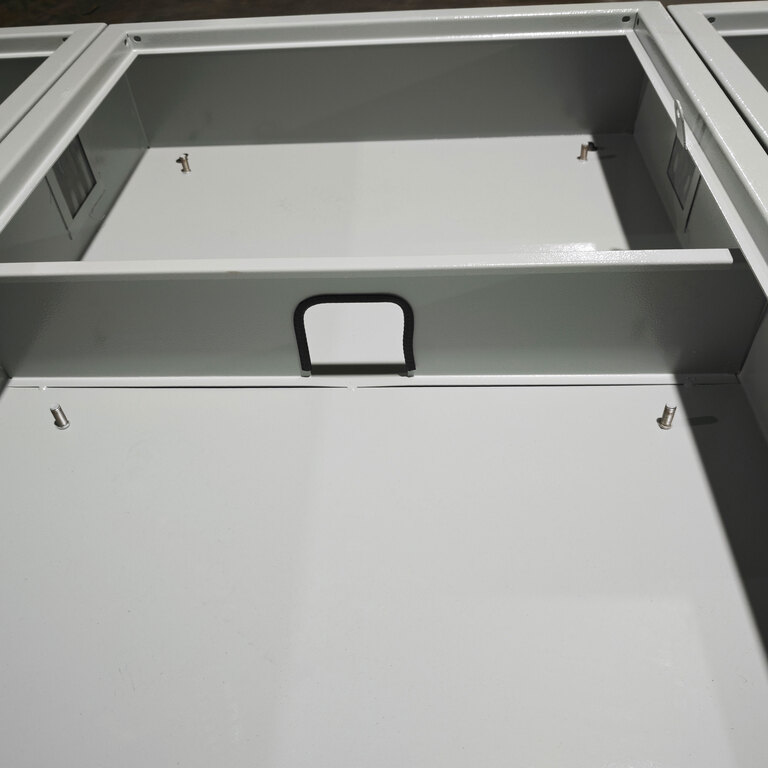

İkinci real foto şkafın daxili strukturunu açır, bu məhsulun əsas dizaynını - ikiqat arakəsməni və əvvəlcədən quraşdırılmış dayaq sistemini aydın şəkildə təqdim edir.

İnteqrasiya edilmiş metal arakəsmə lövhəsi: Güclü və zəif elektrik ayrılır və naqillər səliqəlidir

İnteqrasiya edilmiş metal arakəsmə lövhəsi qutunun içərisinə üfüqi şəkildə quraşdırılıb, daxili boşluğu yuxarı və aşağı iki müstəqil quraşdırma bölməsinə ayırır. Bölmə qaynaqlanır və qutu çərçivəsinə bərkidilir, yüksək gücü, əyilmə müqaviməti və daha ağır elektrik komponentlərini dəstəkləmək qabiliyyətinə malikdir. Bu quruluşun əsas dəyəri güclü və zəif elektrik enerjisinin ayrılmasına və ya komponentlərin iyerarxik təşkilinə nail olmaqdır:

Üst bölmə:Alətlər, göstərici işıqları, PLC modulları, terminal blokları və s. kimi idarəetmə və siqnal komponentlərini quraşdırmaq üçün istifadə edilə bilər.

Aşağı bölmə:Elektrik açarları, kontaktorlar, istilik röleləri və mis şinlər kimi əsas dövrə güc komponentlərini təşkil etmək üçün istifadə olunur.

Əsas dövrədə böyük cərəyanın yaratdığı elektromaqnit müdaxiləsinin idarəetmə dövrəsinin siqnal dəqiqliyinə təsir etməməsi üçün yuxarı və aşağı bölmələr fiziki olaraq təcrid olunmuşdur. Eyni zamanda, xətlərin çarpaz müdaxiləsi əhəmiyyətli dərəcədə azalır və fərqləndirmə xətləri təmir zamanı bir baxışda aydın görünür.

Tel keçidi: Üst və alt bölmələr bir-birinə bağlıdır və yan sarğı istifadə edilmir

Arakəsmənin ortasında uzun zolaq formalı məftil keçidi açılır. Yuxarı və aşağı bölmələr arasındakı naqillər naqillər üçün qutunun kənarından keçmədən birbaşa bu keçid vasitəsilə birləşdirilə bilər. Bu detallı dizayn naqil yolunu ən qısa və ən nizamlı edir. Kabel lövhələri çəkmə üçün birbaşa kabel keçidləri ilə düzləşdirilə bilər, eyni zamanda montaj səmərəliliyini və estetik cəlbediciliyi artırır.

Dörd küncdə əvvəlcədən quraşdırılmış paslanmayan poladdan bərkidilmiş dayaqlar: yerində qazma və vurma ehtiyacını aradan qaldırır

Paslanmayan poladdan bərkidilmiş boltlar şkafın həm yuxarı, həm də aşağı hissələrinin dörd küncündə əvvəlcədən qaynaqlanır ki, bu da ümumi montaj vaxtını əhəmiyyətli dərəcədə azaldır. Ənənəvi şkaf qurğularında elektrik komponentlərinin quraşdırılması yerində ölçülmə, yerləşdirmə, qazma və tıqqıltı tələb edir - bu proseslər yalnız vaxt aparan deyil, həm də etibarlı olmayan qurğulara səbəb olan yanlış hizalanmış deşiklər riskini daşıyır. Əvvəlcədən quraşdırılmış saplamalarla bu proses təbəqə metal istehsalı mərhələsinə qədər irəliləyir. Şkafı qəbul etdikdən sonra montajçılar əvvəlcədən qazılmış dirəklərdəki boltlar vasitəsilə alətləri, elektrik açarlarının relslərini, montaj arxa lövhələrini, klemens bloklarını və digər komponentləri birbaşa bərkidərək, hər hansı bir yerdə emal ehtiyacını aradan qaldıra bilər.

Nümunə olaraq 10 dövrə ilə paylama qutusunu götürsək, əvvəlcədən quraşdırılmış bolt dizaynı montaj vaxtına təxminən 30-40 dəqiqə qənaət edə bilər. Böyük miqyaslı mühəndislik sifarişlərində əmək və vaxt xərclərinə yığılmış qənaət əhəmiyyətlidir.

III. Qapı gövdəsi və quraşdırılması: Müxtəlif tətbiq ssenariləri üçün uyğun olan tam dəst

Qutunun sol tərəfi qapı menteşələrinin quraşdırılması üçün ayrılıb və o, eyni spesifikasiyaya malik ağ qutu qapı ilə uyğunlaşdırılıb. Şəkildə görünə bilər ki, eyni partiyanın qapı panelləri yan tərəfə yerləşdirilib, montajı gözləyir. Qapı gövdəsi müştəri tələblərinə uyğun olaraq qıfıllar və müşahidə pəncərələri ilə təchiz oluna bilər. Bağlandıqdan sonra tozdan qorunmağa nail ola bilər və qeyri-peşəkarların səhv etmələrinin qarşısını ala bilər.

Quraşdırma üsulu açıq divara quraşdırılmış növü qəbul edir. Qutunun arxası əlavə mötərizələr olmadan birbaşa divara sabitlənə bilən asma deliklərlə qorunur. Torpaq quraşdırılmasını tələb edən ssenarilər üçün əsas mötərizə də əlavə olaraq təchiz oluna bilər.

IV. Tipik tətbiq ssenariləri

İki qatlı ayrılmış metal paylama qutusu qabığının standartlaşdırılmış təbəqə metal quruluşu və əvvəlcədən quraşdırılmış çevik dayaq sistemi onu müxtəlif daxili enerji paylama və idarəetmə ssenariləri üçün uyğun edir.

Bina enerjisinin paylanması: Döşəmə paylama qutuları, işıqlandırma idarəetmə qutuları, əsas açarlar və filial açarları müvafiq olaraq yuxarı və aşağı bölmələrdə yerləşdirilir.

Sənaye nəzarəti:PLC idarəetmə şkafı, avadanlıqların uyğunlaşdırılması üçün elektrik idarəetmə qutusu. Nəzarətçilər və terminallar yuxarı bölmədə quraşdırılıb, sürücü komponentləri isə aşağı bölmədə yerləşdirilib.

Laboratoriya və təmizlik emalatxanası:Ağ tozla örtülmüş görünüş daxili mühitə uyğundur, təmiz ssenarilərin toza və estetik tələblərinə cavab verir.

Toplu mühəndislik satınalmaları:Standartlaşdırılmış struktur, irimiqyaslı tikinti layihələrinin mərkəzləşdirilmiş şəkildə uyğunlaşdırılması üçün uyğun olan genişmiqyaslı istehsalı və sürətli çatdırılmanı dəstəkləyir.

V. Sac metaldan tam dəstlərə qədər: Standartlaşdırılmış qabıqlarla montaj prosesinizi sadələşdirin

Ouyue Electric müştərilərə daha səmərəli və standartlaşdırılmış elektrik qutusu həlləri təqdim etməyə sadiqdir.təbəqə metal istehsal səviyyəsi. İki bölməli metal korpuslar inteqrasiya olunmuş arakəsmələrə, əvvəlcədən quraşdırılmış montaj dirəklərinə və standartlaşdırılmış çərçivəyə malikdir və panel qurucuları və mühəndis podratçılara struktur gücünü montaj asanlığı ilə birləşdirən qapaq məhsulları təklif edir.

Məhsulun çertyojları təsdiq edildikdən sonra hazır məhsulu tamamlamaq üçün cəmi 7 gün lazımdır.Standart spesifikasiyalara və ya çertyojlarınıza əsaslanan xüsusi dizaynlara ehtiyacınız olsun,zəhmət olmasa texniki tələblərinizi bizə göndərin,və biz dərhal həll təklifləri və nümunə istehsal planını təqdim edəcəyik.
