Ağ sprey ilə boyanmış paslanmayan poladdan açıq havada yağışa davamlı paylama qutusu kütləvi istehsalı real fotoşəkillər: qutunun gövdəsinin püskürtülməsindən, suya davamlı rezin şeridin bərkidilməsindən daxili strukturun tam təhlilinə qədər

I. Qutunun gövdəsi püskürtülüb və qapı panelinin yığılmasını gözləyir

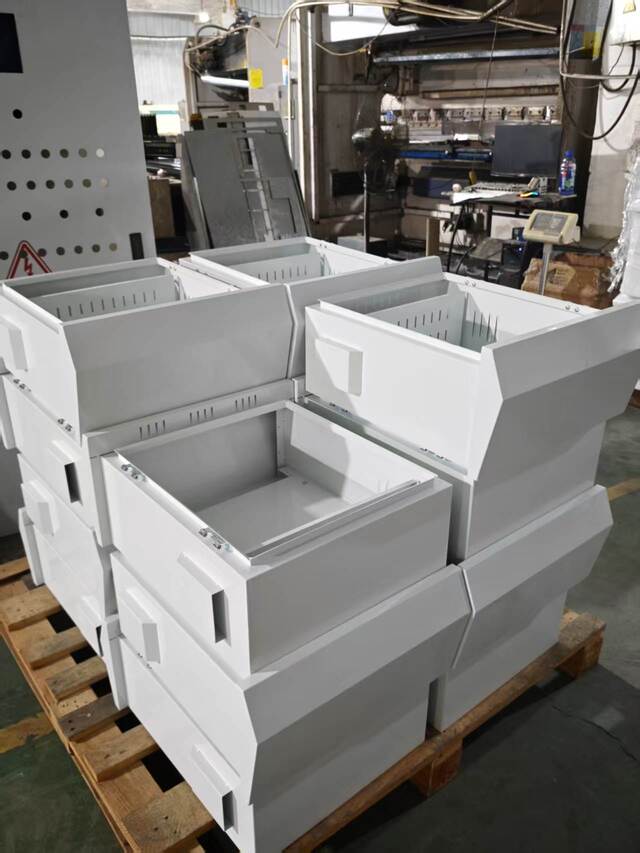

İlk real fotoşəkildə, püskürtülmüş onlarla ağ Paslanmayan polad qutu gövdələri qat-qat yığılır və son montajdan əvvəl qapı panelinin rezin zolaqlarının möhkəmlənməsini gözləyir. Hər qutunun səthi vahid və incə ağ elektrostatik toz boya ilə örtülmüşdür. Künclər səliqəli şəkildə əyilmiş və qaynaqlar hamar və doludur.

Qutuların bu partiyası əsas material kimi 304 paslanmayan poladdan hazırlanmışdır və açıq rəngli ağ elektrostatik tozla örtülmüşdür. Ağ örtük açıq ssenarilərdə praktik funksiyalara malikdir - açıq rəngli səth günəş işığının istilik radiasiyasını əks etdirir. Yayın yüksək temperatur şəraitində ağ qutunun səthinin temperaturu tünd boz qutunun temperaturundan 8-12°C aşağı ola bilər ki, bu da qutunun daxilində temperaturun qalxmasını azaltmağa və komponentlərin xidmət müddətini uzatmağa kömək edir. Avropa və Yaxın Şərq bazarlarında açıq paylama qutularının ümumiyyətlə ağ örtüyə üstünlük verməsinin səbəbi də budur.

II. Qapı paneli üçün suya davamlı rezin zolaq quraşdırılmışdır. Quruduqdan sonra yığıla bilər

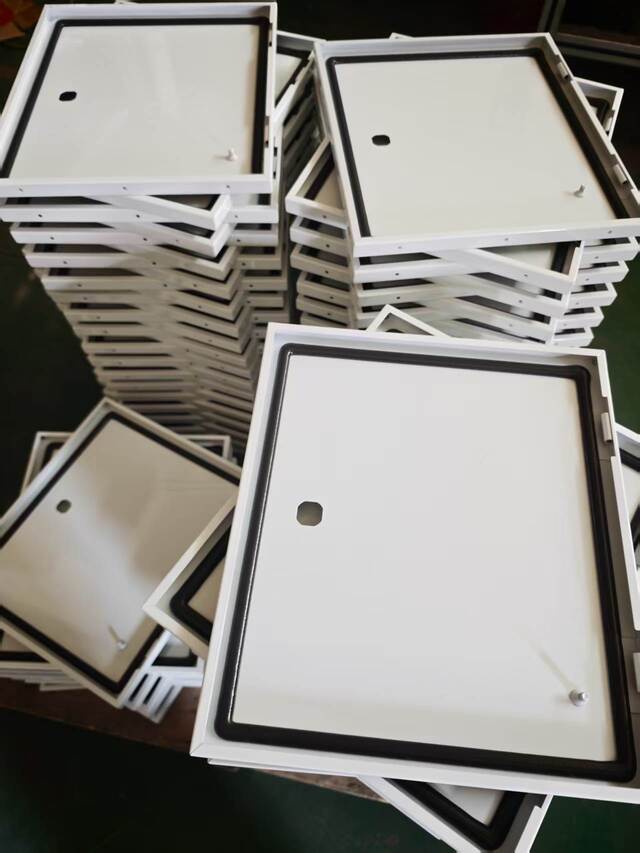

İkinci şəkil qutuların bu partiyasına uyğun gələn qapı panellərini qeyd edir. Qapı paneli ağ çiləmə ilə tamamlandı və kənarlara davamlı qara suya davamlı rezin zolaqlar vuruldu. Hal-hazırda rezin zolağın bərkidilməsi və dayanma mərhələsindədir. Rezin zolaq EPDM (Etilen Propilen dien monomer rezin) qapalı hüceyrəli köpük materialından hazırlanmışdır. O, xüsusi yapışqan qurğu vasitəsilə qutunun qapısının daxili tərəfindəki sızdırmazlıq yivinə daxil edilir və bütün dairə heç bir fasiləsiz möhürlənir.

Quraşdırıldıqdan sonra mastik zolağının oturmasına və möhkəmlənməsinə icazə verilməsinin səbəbi, EPDM zolağının arxa tərəfindəki yapışqanın quraşdırıldıqdan sonra paslanmayan polad yivlə tam birləşməsi üçün kifayət qədər vaxta ehtiyacı olmasıdır ki, bu da sonrakı təbəqələşmənin və ya əyilmənin qarşısını alır. Bundan əlavə, sıxılma və daxiletmə zamanı zolaqda daxili gərginlik yaranır; onun dincəlməsinə imkan vermək, materialın öz təbii elastikliyini bərpa etməsinə imkan verir, montajdan sonra gərginliyin yaranması nəticəsində yaranan səth qeyri-bərabərliyinin qarşısını alır.

Qapı panellərinin möhürləmə zolaqlarının hər bir partiyası quruduqdan sonra keyfiyyət müfəttişləri sızdırmazlıq səthinin düzlüyünə və zolağın reboundunun tutarlılığına təsadüfi yoxlamalar aparırlar.

Göndərməzdən əvvəl bütün qutular sızdırmazlığın standartlara cavab verdiyini yoxlamaq üçün yağış sınağından və ya IP65 hava keçirməzlik nümunəsindən keçir. Ouyue Electric tərəfindən seçilən EPDM qapalı hüceyrəli köpüklü sızdırmazlıq zolaqları uzun müddətli -40°C-dən 120°C-dək iş temperaturu diapazonuna malikdir, hətta uzun illər açıq havada günəş işığı və yağışa məruz qaldıqdan sonra belə sabit geri dönmə və sızdırmazlıq xüsusiyyətlərini saxlayır.

III. Paslanmayan polad paylayıcı qutunun daxili struktur komponentlərinin sökülməsi

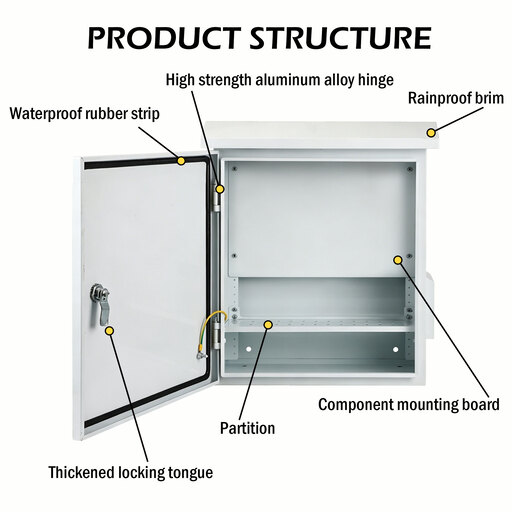

Üçüncü şəkil tam yığılmış bir daxili quruluşu göstərirPaslanmayan poladdan açıq havada yağışa davamlı paylama qutusu. Beş əsas komponent aydın şəkildə görünür və aşağıdakı kimi hissə-hissə sökülür:

1. Fırlanan dil kilidi

Qapı paneli paslanmayan poladdan dil kilidi ilə təchiz edilmişdir. Bağlandıqda, dil kilidi qapı panelinin möhkəm bağlanmasını və möhürləmə zolağının aşağı basılmasını təmin etmək üçün qutunun qapı çərçivəsinin daxili tərəfindəki kilid lövhəsini möhkəm tutur. Kilid nüvəsi paslanmayan və tıxanmağa qarşı olan 304 paslanmayan poladdan hazırlanmışdır. Müştəri tələblərinə uyğun olaraq universal açar qıfıllar, oğurluğa qarşı üçbucaqlı qıfıllar və ya pres tipli yaylı açılış qıfılları seçim kimi seçilə bilər ki, bunların hamısı toplu fərdiləşdirməni dəstəkləyir.

2. Su keçirməyən rezin zolaq

Daxili nöqteyi-nəzərdən aydın görünür ki, qara EPDM suya davamlı rezin zolağı heç bir tikiş və ya qırılma olmadan qapı panelinin daxili dairəsi boyunca tamamilə paylanır. Qapı paneli bağlandıqda, rezin zolaq qapı paneli ilə qutunun qapı çərçivəsi arasında bərabər şəkildə sıxılır və yağış suyunun, tozun və nəmin qapı boşluğundan sızmasının qarşısını alan davamlı elastik sızdırmazlıq səthi əmələ gətirir.

3. Yağış keçirməyən kənar

Qutunun yuxarı hissəsi irəli uzanan meylli kənar quruluşu ilə təchiz edilmişdir. Bu əyilmə dizaynının funksiyası divar boyunca və ya qutunun üstündən aşağı axan yağış suyunu qapı boşluğundan uzaq bir yerə yönəltmək, suyun qapı panelinin yuxarı kənarı boyunca yığılmasının və sızdırmazlıq səthinə sızmasının qarşısını almaqdır. Şapkanın kənarı və qutunun əsas gövdəsi CNC əyilmə yolu ilə eyni taxta parçasından hazırlanır və bir parça halına gətirilir. Qaynağa ehtiyac yoxdur və qaynaq sızması riski yoxdur.

4. Komponent montaj lövhəsi

Qutunun daxili hissəsi fiksasiya üçün çıxarıla bilən daşınan montaj plitələri ilə təchiz edilmişdirelektrik açarları, kontaktorlar, terminal blokları və digər komponentlər. Quraşdırma lövhəsi sinklənmiş polad lövhədən və ya paslanmayan polad boşqabdan hazırlanmışdır və vintlər ilə qutunun arxasındakı quraşdırılmış dirəklərə bərkidilir. Sökülə bilən dizayn o deməkdir ki, müştərilər qutudan kənarda komponentlərin ilkin yığılmasını və naqillərini tamamlaya, sonra isə bütün lövhəni qutuya quraşdıra, yerində quraşdırmanın səmərəliliyini artıra bilər.

5. Bölmə

Qutunun daxili hissəsi müştəri tələblərinə uyğun olaraq qutunun içərisindəki boşluğu müstəqil elektrik arakəsmələrinə bölməklə metal arakəsmələrlə təchiz oluna bilər. Bölmənin funksiyalarına aşağıdakılar daxildir: müxtəlif gərginlik səviyyələrinin sxemlərinin fiziki təcridinə nail olmaq, əsas dövrəni idarəetmə dövrəsindən ayırmaq və ya xüsusi komponentlər üçün müstəqil qoruyucu yer təmin etmək. Arakəsmə vintlər vasitəsilə qutunun içərisindəki arakəsmə mötərizəsinə bərkidilir və onun mövqeyi müştərinin çertyojlarına uyğun olaraq çevik şəkildə tənzimlənə bilər.

IV. Həqiqi istehsal xətləri ilə sizi keyfiyyəti yoxlamağa dəvət edirik

İstər standart açıq havada yağışa davamlı paylama qutusuna, istərsə də layihə təsvirlərinə uyğun olaraq dərindən fərdiləşdirilmiş qeyri-standart qutu gövdəsinə ehtiyacınız olmasından asılı olmayaraq, Ouyue Electric mənbə fabrikinin istehsal imkanları və keyfiyyətə nəzarət standartları ilə açıq havada istifadə sınağına tab gətirə bilən paslanmayan polad paylayıcı qutu təqdim edə bilər.

Məhsulun çertyojları təsdiq edildikdən sonra hazır məhsulun istehsalına cəmi 7 gün lazımdır.Texniki tələblərinizi və ya qutunun xüsusiyyətlərini göndərməyə xoş gəlmisiniz. Biz mümkün qədər tez həll təklifləri və nümunə planlaşdırma təqdim edəcəyik.
