Tufan mövsümü açıq paylama qutusu ildırımdan necə qorunmalı? Torpaqlanmış mis çubuğun dizaynı və paslanmayan polad paylayıcı qutunun dalğalanma mühafizəsi üzrə təhlil

I. İldırım təkcə damı parçalamır – nə üçün açıq paylayıcı qutuların ildırımdan mühafizəsi lazımdır?

Bir binaya və ya bitişik yerə ildırım vurduqda, ani cərəyan onlarla kiloamperdən yüzlərlə kiloamperə qədər dəyişə bilər. Bu böyük cərəyan pulse iki əsas yol vasitəsilə açıq paylama qutularını təhdid edir:

1.Birbaşa ildırım vurması: İldırım paylayıcı qutuya və ya qoşulmuş kabellərə birbaşa təsir edir. Bu ssenarinin ehtimalı az olsa da, bir dəfə baş verdikdə, paylama qutusunun daxili avadanlığı, demək olar ki, tamamilə məhv olur.

2. İnduksiya edilmiş ildırım vurması və elektrik şəbəkəsində artım: Daha çox yayılmış ssenari ildırım uzaq elektrik xəttinə və ya rabitə kabelinə dəydikdə baş verir ki, bu da keçirici boyunca paylayıcı qutuya yayılan həddindən artıq gərginlik yaradır; alternativ olaraq, qonşu yerə ildırım vurması, sıx elektromaqnit impulsları vasitəsilə paylayıcı qutunun daxil olan və çıxan kabellərində həddindən artıq gərginliyə səbəb olur. Bu "dolayı yolla ötürülən" dalğalanma gərginliyi bir neçə min volta çata bilər ki, bu da adi elektron komponentlərin dayanıqlı gərginliyini çox üstələyir, elektron lövhələri qırır və güc modullarını dərhal yandırır.

Xarici təhlükəsizlik monitorinqi paylama qutuları, doldurma stansiyası paylama qutuları və rabitə baza stansiyası paylama qutuları daxil olmaqla tətbiq ssenarilərində daxili avadanlıq yüksək aktiv dəyərinə və davamlı enerji təchizatı üçün ciddi tələblərə malikdir. Buna görə də, ildırımdan mühafizə isteğe bağlı köməkçi funksiya deyil, məcburi dizayn tələbidir.

II.Torpaqlama sistemi paslanmayan polad paylayıcı qutu -- ildırımdan mühafizənin təməl bazası

Paslanmayan polad paylama qutusu kimi xidmət edirnüvəsi ilə ildırımdan mühafizə və torpaqlama sistemlərində kritik əlaqə komponentlər aşağıdakı kimi təfərrüatlıdır:

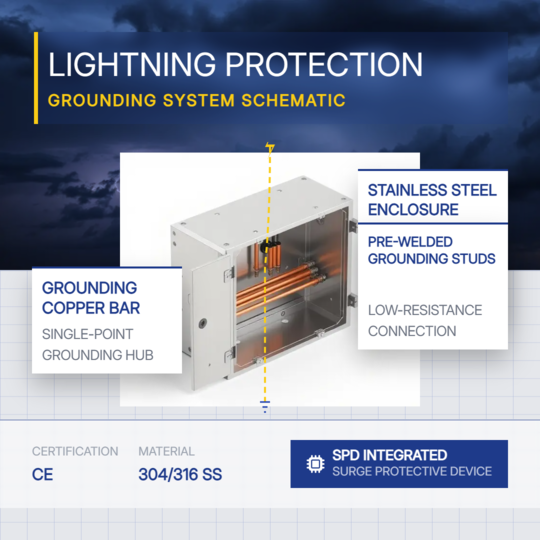

1.Torpaqlama Mis Bar: Konvergensiya Qovşağı Bütün Qoruyucu Torpaqlama Naqilləri üçün

Torpaqlama mis çubuğu içəriyə quraşdırılmışdır paylama qutusu qutunun tam torpaqlama sisteminin əsasını təşkil edir. The ildırım qoruyucunun xüsusi torpaqlama naqili, torpaqlama naqili qutu korpusu və bütün qoşulmuş avadanlığın qoruyucu torpaqlama naqilləri hamısı torpaqlama şəbəkəsinə qoşulmazdan əvvəl bu qovşaqda birləşir əsas torpaqlama teli vasitəsilə. Bu mis çubuq pirinçdən hazırlanmışdır əla elektrik keçiriciliyi və korroziyaya davamlılıq təklif edir. Müqayisə olunur sinklənmiş dəmir barmaqlıqlarla, latun çubuqlar uzun müddətli xidmətdən sonra korroziyaya uğramır, və onların təmas müqaviməti zamanla artmadan sabit qalır.

Torpaqlamanın əsas funksional dəyəri İldırımdan qorunma sistemlərində mis çubuqlar hizalanır "tək nöqtəli torpaqlama" prinsipi: bütün avadanlıqların qoruyucu əsasları eyni yerdə birləşin ki, bu da avadanlığın ikinci dərəcəli zədələnməsinin qarşısını alır çoxlu dağılmış torpaqlama nöqtələrinin yaratdığı potensial fərqlər nəticəsində yaranır. İldırım cərəyanının ani boşalması zamanı qısamüddətli yüksək torpaqlama mis çubuğunda potensial yaranacaq. Bununla belə, əgər qapaqlar və bütün qoşulmuş avadanlığın siqnal əsasları elektrik ekvipotensialdır bu mis çubuğa bağlandıqda, heç bir təhlükəli potensial fərq yaranmayacaq müxtəlif avadanlıq parçaları arasında.

2. Paslanmayan Polad Qutu Mühafizəsi: Ekvipotensial Gövdə

304 paslanmayan polad qutu gövdəsi elektrikdir inteqrasiya olunmuş struktur kimi keçiricidir. Qutunun qapağı etibarlı olduqdan sonra topraklama mis çubuquna qoşulduqda, bütün qutu ekvipotensial təşkil edir Faraday qəfəs effekti ilə bədən. Xarici elektromaqnit sahəsi olsa belə kəskin şəkildə dəyişir, qutunun içərisində elektromaqnit mühiti qalır nisbətən sabitdir. Qutu əlavə də müəyyən dərəcədə təmin edir daxili elektromaqnit impulslar üçün qoruyucu və zəifləmə. Bu arada, Ekvipotensial olaraq bağlanmış qutu gövdəsi əməliyyat işçilərinin bunu etməməsini təmin edir elektrik şoku təhlükəsi ilə üzləşmək [sistemin izolyasiyasında nasazlıq halında].

III. Yağışdan əvvəl yoxlama -Xarici paylamanın ildırımdan mühafizə sistemi ilə bağlı üç məsələ qutular

Xarici paylama qutuları üçün artıq qoyulur istismara verilməsi, istismar və baxım personalına tövsiyə edilir tufan başlamazdan əvvəl aşağıdakı yoxlamaları tamamlayın yüksək risk dövrü:

1. Torpaqlamanın vizual yoxlanılması əlaqələr:

Torpaqlama mis çubuğundakı bütün terminalların olub olmadığını yoxlayın təhlükəsiz bərkidilmiş, torpaqlama telinin izolyasiya təbəqəsi olub-olmaması bütövlükdə və mis çubuğun səthində güclü oksidləşmə və ya pas olub-olmaması. Hər hansı bir boşluq aşkar edilərsə, dərhal sıxın; hər hansı bir korroziya varsa aşkar edildikdə, müvafiq komponenti dərhal dəyişdirin.

2. Torpaqlama müqaviməti ölçü:

 Ölçmək üçün xüsusi torpaqlama müqavimət test cihazından istifadə edin paylayıcı qutunun əsas topraklama elektrodunun torpaqlama müqaviməti. Ölçülmüş dəyər 10 ohm-dan çox olarsa, torpaqlama elektrodunu yoxlayın korroziya, qırılma və ya ətrafdakı torpağın həddindən artıq quru olub olmadığını yoxlayın. Əlavə torpaqlama elektrodları əlavə edin və ya müqavimət azaldıcı agent kimi tətbiq edin lazımdır.

3.SPD status yoxlaması:

Ən çox SPD-lər status göstərici pəncərəsi ilə təchiz olunub, burada yaşıl rəng normalı göstərir əməliyyat və qırmızı dəyişdirilməsi tələb olunan nasazlığı göstərir. SPD-lər tədricən olacaq çoxsaylı dalğaları udduqdan sonra pisləşir. Vəziyyət pəncərəsi qırmızıya çevrildikdə, o daxili varistorun uğursuz olduğunu və a-da dəyişdirilməli olduğunu göstərir vaxtında; əks halda ildırımdan qorunma funksiyası uğursuz olacaq normal işləyir.

IV:OUYUE Electrical sürətli fərdiləşdirməni təmin edir açıq yağışa davamlı paylama qutuları

Etibarlı ildırımdan qorunma həlli açıq paylama qutuları üçün standart struktur səviyyəsindən gəlir -dən ekvipotensial əlaqəni əhatə edən korpusun dizaynı paslanmayan polad korpusa, eləcə də cığır üçün torpaqlama mis çubuğu əvvəlcədən quraşdırılmış torpaqlama vintlərindən SPD montaj bazasına qədər. Ouyue Elektrikin paslanmayan polad paylama qutuları strukturlaşdırılmış bir ilə təchiz edilmişdir standartlaşdırılmış və etibarlı əsas təmin edən zavoddan çıxarılan torpaqlama sistemi ildırımdan mühafizə konstruksiyası, gündəlik istismar üçün platforma və son istifadəçilər üçün texniki xidmət.

 Məhsul təsvirlərinin təsdiqindən sonra, hazır məhsullar 7 təqvim günü ərzində paylanmaya çatdırıla bilər. İstər standart konfiqurasiya, istərsə də dərindən fərdiləşdirilmiş ildırım tələb olunsun mühafizə həlli üçün texniki spesifikasiyalar təqdim edin, biz də təqdim edəcəyik dərhal sizə həll tövsiyələri və nümunə istehsalı təqdim edin zaman çizelgesi.
